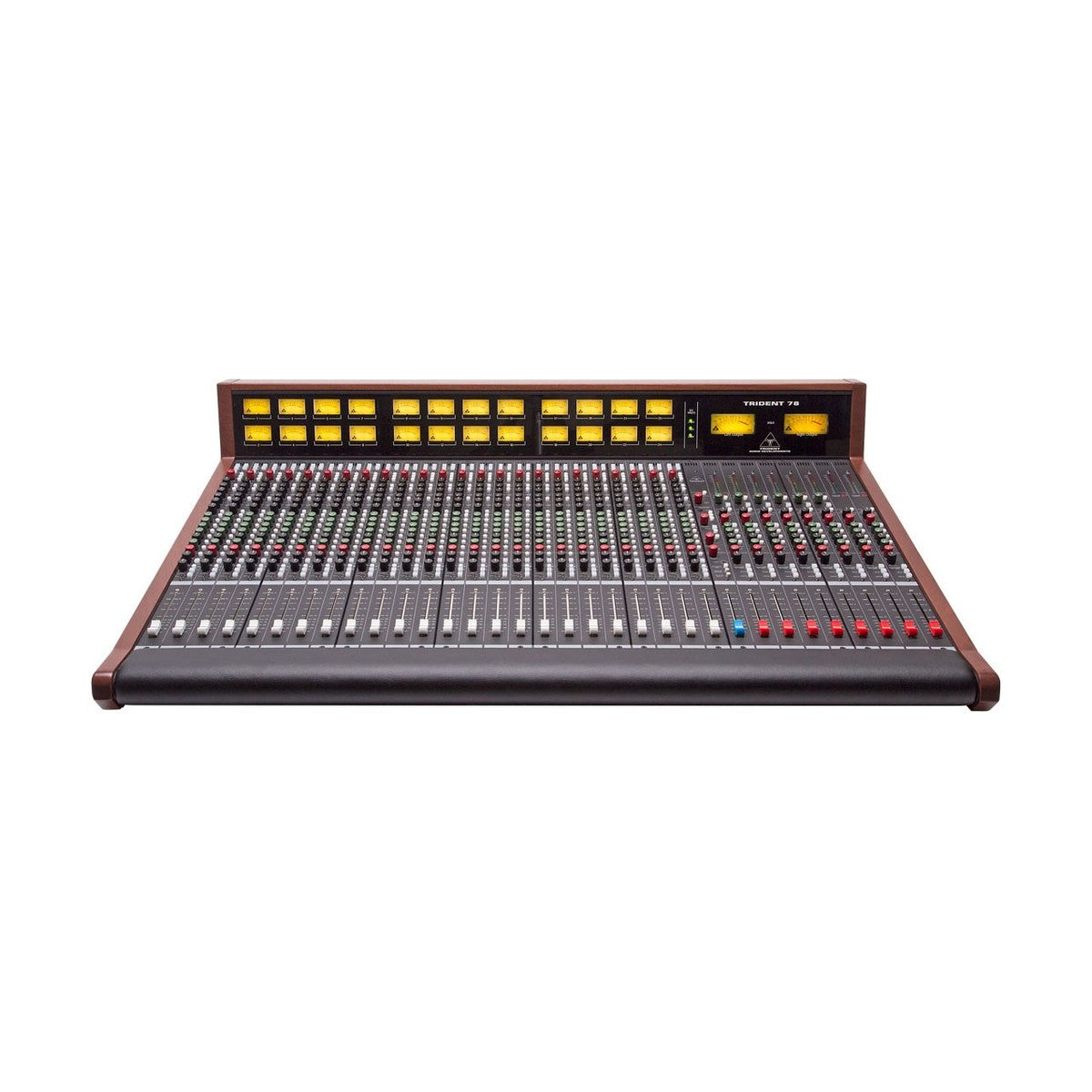

Trident 78 16 Channel 8 Buss Console

Trident 78 16 Channel 8 Buss Console to 16-kanałowy, analogowy mikser nagraniowy w architekturze split/inline z ośmioma szynami grupowymi — najkompaktniejsza konfiguracja semi-modularnej platformy 78, zaprojektowana z myślą o studiach projektowych, placówkach edukacyjnych, kościołach i realizacjach na żywo, gdzie wymagana jest pełna jakość toru sygnałowego Trident przy ograniczonej powierzchni blatu. Obudowa 16-kanałowa mierzy 84,8 cm szerokości — mniejsza od 24- i 32-kanałowych wariantów, ale wyposażona w identyczny przedwzmacniacz klasy A i equalizer 80B co wszystkie pozostałe konfiguracje serii 78.

In-line na 16 kanałach — 32 wejścia z jednej konsolety

Architektura split/inline oznacza, że każdy z 16 kanałów prowadzi dwa niezależne tory sygnałowe: wejście główne z pełnym EQ 80B i wejście monitorowe. Przy mixdownie oba tory każdego kanału zasilają szynę stereo, co daje efektywnie 32 osobno korygowane wejścia. Czteropasмowy EQ 80B przeniesiony bezpośrednio z konsolet serii 80 — dwa selectable pasma półkowe (HF/LF) i dwa przestrajane środki (swept LM/HM) z filtrem HP 50 Hz, 12 dB/okt — dostępny jest na ścieżce wejściowej lub monitorowej po przełączeniu dedykowanym switcnem, bez dodatkowego okablowania. EQ posiada własny insert do wpinania zewnętrznych procesorów bezpośrednio w pętlę korekcji. Sekcja monitorowa pozwala używać kanałów monitorowych jako masterów szyn, dodatkowych wejść liniowych lub wejść monitorowych podczas miksowania.

Rutowanie i sekcja master w kompaktowej obudowie

Mimo 16-kanałowego formatu wersja ta zachowuje pełną funkcjonalność rutowania serii 78: sześć wysyłek AUX per kanał (4 mono + stereo 5/6) z niezależnym przełącznikiem pre/post fader, osiem szyn grupowych w dwóch pakietach po cztery oraz możliwość dodatkowego rutowania stereo AUX 5/6 do sekcji monitorowej. Sekcja master jest niezależnym modułem, serwisowanym oddzielnie od reszty konsolety — talkback do aux lub grup, ALT monitor z DIM, wejście 3,5 mm TRS dla urządzeń mobilnych, sum mono do weryfikacji kompatybilności, AFL/PFL z regulacją poziomu. Kanały w paczkach po 4, grupy w paczkach po 4. Wszystkie połączenia sygnałowe przez DB-25; wejścia mikrofonowe i wyjścia główne na XLR. Zasilacz rack 2U dostarczany w zestawie.

KLUCZOWE CECHY

• 16 kanałów split/inline, 8 szyn grupowych — in-line daje 32 wejścia do szyny stereo przy mixdownie
• Dyskretny przedwzmacniacz klasy A, 60 dB gainu — identyczny jak w serii 88, wystarczający dla mikrofonów wstęgowych
• EQ 80B: 4 pasma — shelving HF/LF (selectable) + 2 przestrajane środki (swept LM/HM) + filtr HP 50 Hz, 12 dB/okt
• Przełącznik ścieżki EQ (input/monitor path) i niezależny insert w pętli EQ
• 6 wysyłek AUX per kanał (4 mono + stereo 5/6), pre/post fader
• AUX 5/6 opcjonalnie rutowane do sekcji monitorowej
• 8 szyn grupowych w dwóch pakietach po 4
• Sekcja master jako niezależny moduł: talkback, ALT monitor, DIM, wejście 3,5 mm TRS, sum mono, AFL/PFL
• Połączenia DB-25 (kanały i grupy), XLR (wejścia mic, wyjścia główne)
• Semi-modularny układ: kanały w paczkach po 4, grupy w paczkach po 4
• Opcja: mostek mierniczy LED lub VU
• Zasilacz rack 2U w zestawie

SPECYFIKACJA TECHNICZNA

• Kanały: 16, split/inline
• Szyny grupowe: 8
• Przedwzmacniacz: dyskretny klasa A, 60 dB gainu; EQ ±15 dB per pasmo
• Impedancja wejściowa mic: powyżej 2 kΩ, elektronicznie zbalansowana
• Impedancja wejściowa line: powyżej 10 kΩ, elektronicznie zbalansowana
• Impedancja wyjściowa L/R, monitor, grupy, aux: poniżej 60 Ω
• Impedancja pozostałych wyjść: poniżej 100 Ω
• Odpowiedź częstotliwościowa mic in do mix out: +0 / -0,3 dB, 20 Hz–80 kHz (gain 6–40 dB)
• Odpowiedź częstotliwościowa line in do mix out: +0 / -0,3 dB, 20 Hz–60 kHz (0 dB gain)
• THD+szum przy +15 dBu (mic/line/monitor in): poniżej 0,003%
• Szum EIN mic (20–20 kHz, źródło 150 Ω, 60 dB gain): poniżej -128,5 dBu
• Resztkowy szum szyny (fader na min): poniżej -96 dBu
• Szum szyny (40 wejść aktywnych): poniżej -83 dBu
• Szum szyny (24 wejścia, ekwiwalent 64 wejść): poniżej -77 dBu
• Przesłuch sąsiedniego kanału: poniżej -100 dB (20 kHz) / poniżej -110 dB (1 kHz)
• Złącza: DB-25 (kanały i grupy), XLR (wejścia mic, wyjścia główne i głośnikowe)
• Wymiary: 84,8 x 79,2 x 31,1 cm (33,4 x 31,2 x 12,2")
• Zasilanie: zasilacz rack 2U w zestawie
