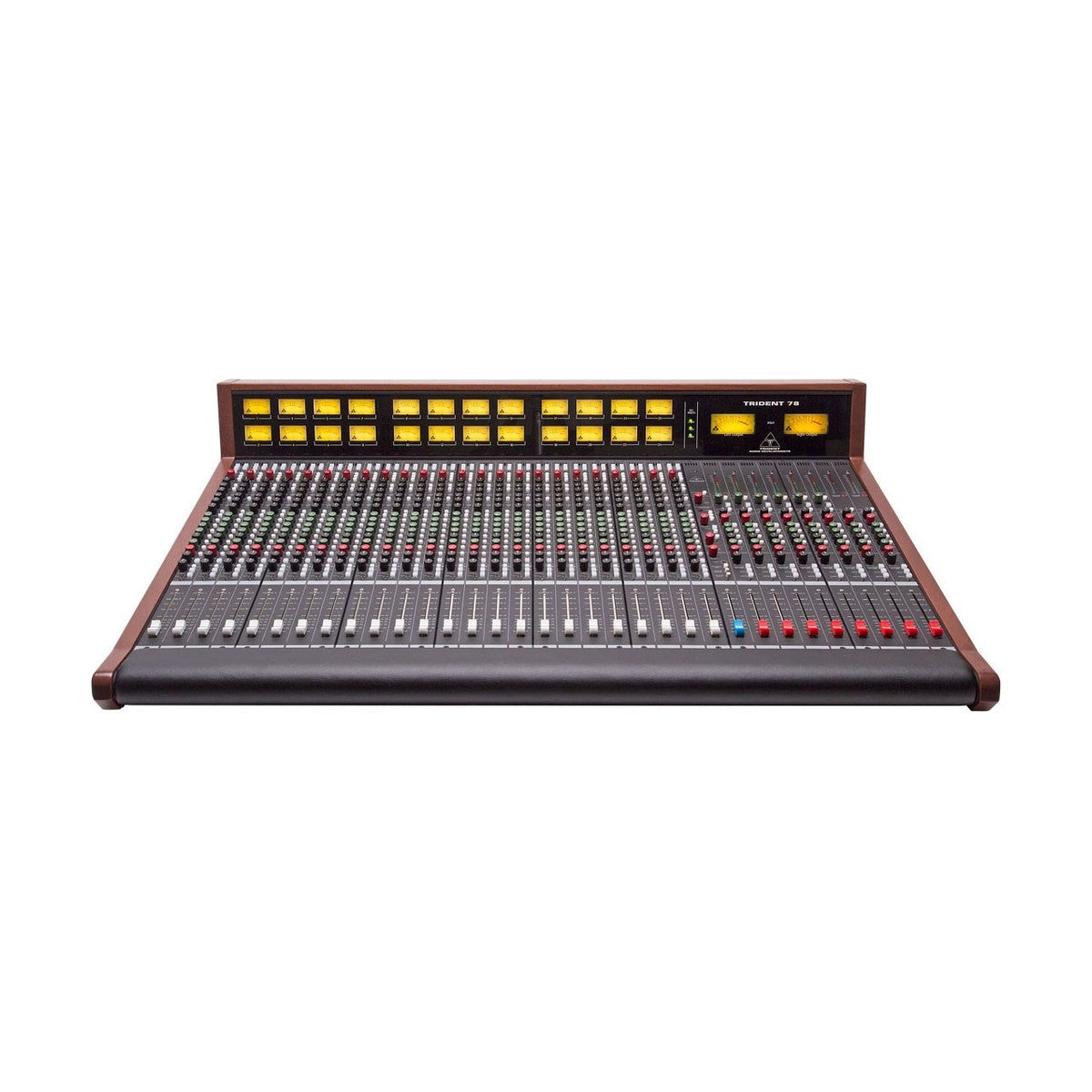

Trident 78 24 Channel 8 Buss Console

Trident 78 24 Channel 8 Buss Console to 24-kanałowy, analogowy mikser nagraniowy w architekturze split/inline z ośmioma szynami grupowymi — semi-modularny wariant platformy 78, zajmujący pozycję między kompaktową wersją 16-kanałową a pełnowymiarową 32-kanałową. Dzieli z serii 88 identyczny dyskretny przedwzmacniacz klasy A i mostek mierniczy; semi-modularna budowa z kanałami w paczkach po 4 redukuje koszty względem w pełni modularnych 88, zachowując serwisowość na poziomie pakietu. Wersja 24-kanałowa mieści się w obudowie 110,2 cm szerokości — kompromis między możliwościami rutingu a zajętą powierzchnią blatu.

80B EQ i architektura in-line — podwojenie wejść bez dodatkowego okablowania

Czteropasмowy equalizer 80B przeniesiony z konsol serii 80 to dwa pasma półkowe (selectable HF/LF) i dwa przestrajane środki (swept low-mid i high-mid), uzupełnione niezależnym filtrem górnoprzepustowym 50 Hz pracującym ze zboczem 12 dB/okt. EQ posiada własny insert umożliwiający wpięcie zewnętrznego procesora bezpośrednio w pętlę korekcji, a przełącznik ścieżki EQ pozwala przenieść całą korekcję z toru wejściowego na tor monitorowy bez przepinania połączeń. W konfiguracji split/inline każdy z 24 kanałów prowadzi dwa niezależne tory sygnałowe; przy mixdownie daje to efektywnie 48 wejść ze składnią do szyny stereo — każde z osobną korekcją 80B. Sekcja monitorowa pozwala ponadto korzystać z kanałów monitorowych jako masterów szyn, dodatkowych wejść liniowych lub wejść monitorowych podczas miksowania.

Sekcja AUX, master i rutowanie grupowe

Sześć wysyłek AUX per kanał — cztery mono i jedna stereo (5/6) — każda z niezależnym przełącznikiem pre/post fader. Stereo AUX 5/6 może być dodatkowo rutowane do sekcji monitorowej, co rozszerza możliwości zarządzania mikserem słuchawkowym bez dodatkowego okablowania. Osiem szyn grupowych podzielono na dwie paczki po cztery; każda szyna grupowa może pracować jako subgrupa audio do kompresji grupowej lub jako dodatkowe wyjście sumujące. Sekcja master jest wydzielonym, niezależnym modułem, serwisowanym bez ingerencji w resztę konsolety — talkback do grup lub aux (onboard mic lub zewnętrzny), ALT monitor z DIM i przełącznikiem on/off, wejście jack 3,5 mm TRS dla urządzeń przenośnych, mono sum do weryfikacji kompatybilności mono. Wszystkie połączenia sygnałowe przez DB-25; wejścia mikrofonowe i wyjścia główne na XLR. Zasilacz rack 2U dostarczany w zestawie.

KLUCZOWE CECHY

• 24 kanały split/inline, 8 szyn grupowych — w konfiguracji in-line 48 wejść do szyny stereo przy mixdownie
• Dyskretny przedwzmacniacz klasy A, 60 dB gainu — identyczny jak w serii 88, wystarczający dla mikrofonów wstęgowych
• EQ 80B: 4 pasma — shelving HF/LF (selectable) + 2 przestrajane środki (swept LM/HM) + filtr HP 50 Hz 12 dB/okt
• Przełącznik ścieżki EQ (input/monitor path) i niezależny insert w pętli EQ
• 6 wysyłek AUX per kanał (4 mono + stereo 5/6), pre/post fader
• AUX 5/6 opcjonalnie rutowane do sekcji monitorowej
• 8 szyn grupowych w dwóch pakietach po 4
• Sekcja master jako niezależny moduł: talkback, ALT monitor, DIM, wejście 3,5 mm TRS, sum mono, AFL/PFL
• Połączenia DB-25 (I/O kanałów i grup), XLR (mic in, main out)
• Semi-modularny układ: kanały w paczkach po 4, grupy w paczkach po 4
• Opcja: mostek mierniczy LED lub VU
• Zasilacz rack 2U w zestawie

SPECYFIKACJA TECHNICZNA

• Kanały: 24, split/inline
• Szyny grupowe: 8
• Przedwzmacniacz: dyskretny klasa A, 60 dB gainu, ±15 dB EQ per pasmo
• Impedancja wejściowa mic: powyżej 2 kΩ, elektronicznie zbalansowana
• Impedancja wejściowa line: powyżej 10 kΩ, elektronicznie zbalansowana
• Impedancja wyjściowa L/R, monitor, grupy, aux: poniżej 60 Ω
• Impedancja pozostałych wyjść: poniżej 100 Ω
• Odpowiedź częstotliwościowa mic in do mix out: +0 / -0,3 dB, 20 Hz–80 kHz (gain 6–40 dB)
• Odpowiedź częstotliwościowa line in do mix out: +0 / -0,3 dB, 20 Hz–60 kHz (0 dB gain)
• THD+szum przy +15 dBu (mic/line/monitor in): poniżej 0,003%
• Szum EIN mic (20–20 kHz, źródło 150 Ω, 60 dB gain): poniżej -128,5 dBu
• Resztkowy szum szyny (fader na min): poniżej -96 dBu
• Szum szyny (40 wejść aktywnych): poniżej -83 dBu
• Szum szyny (24 wejścia, ekwiwalent 64 wejść): poniżej -77 dBu
• Przesłuch sąsiedniego kanału: poniżej -100 dB (20 kHz) / poniżej -110 dB (1 kHz)
• Złącza: DB-25 (kanały i grupy), XLR (wejścia mic, wyjścia główne i głośnikowe)
• Wymiary: 110,2 x 79,2 x 31,1 cm (43,4 x 31,2 x 12,2")
• Zasilanie: zasilacz rack 2U w zestawie
