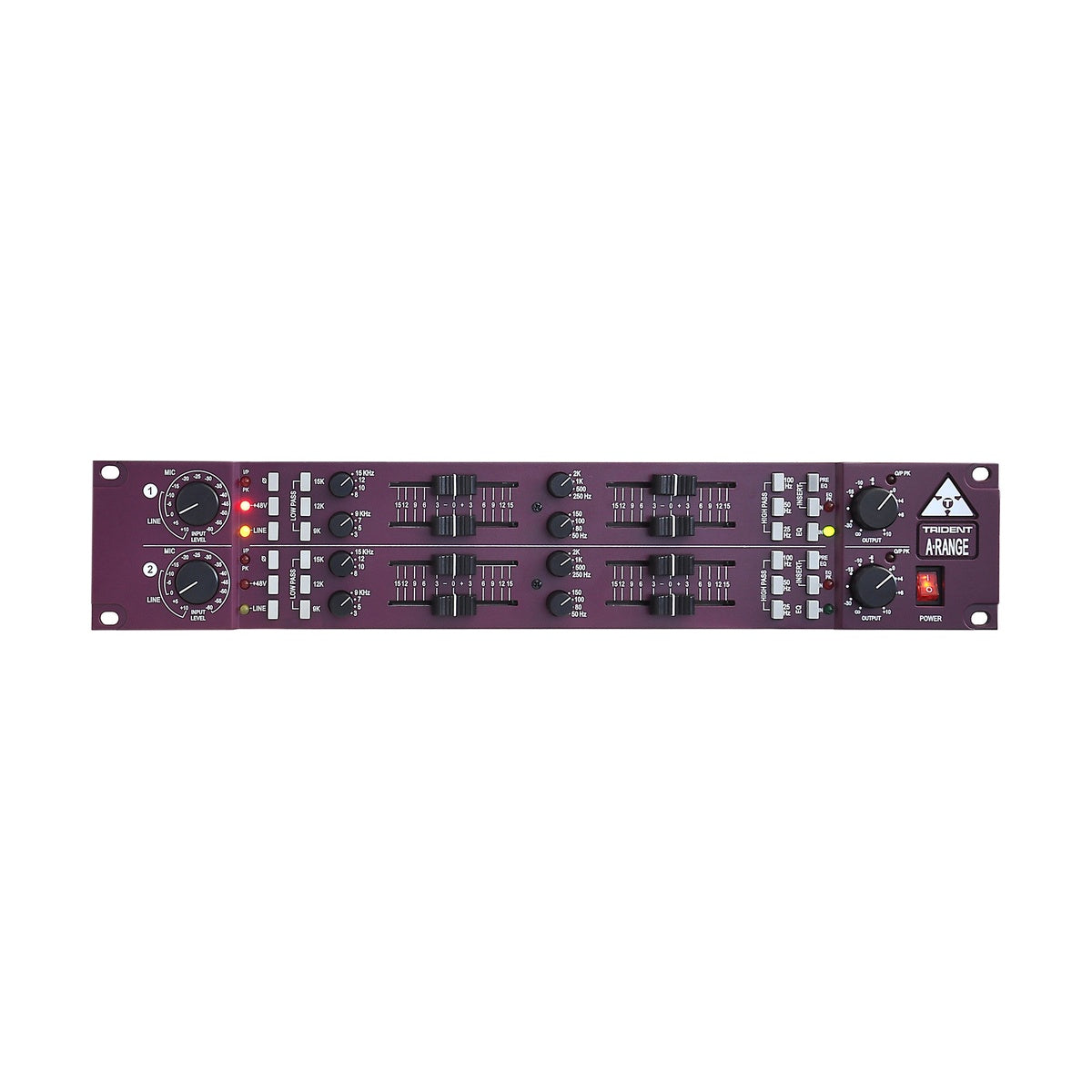

Trident A-Range Mic Pre/EQ

Trident A-Range Mic Pre/EQ to dwukanałowy, w pełni dyskretny przedwzmacniacz mikrofonowy z czteropasмowym equalizerem, będący rack-mountową repliką oryginalnego toru sygnałowego konsolety A-Range z 1972 roku. Oryginał — zaprojektowany przez Barry'ego Portera i Malcolma Tofta dla Trident Studios — powstał w erze sprzed układów scalonych: cały tor opiera się na tranzystorach dyskretnych, a środkowe pasma EQ wykorzystują cewki indukcyjne (LC). Zbudowano zaledwie 13 egzemplarzy konsolety; jednostka rack jest dokładną repliką tamtego toru, zrealizowaną po trzech latach analizy oryginalnych obwodów.

Induktorowy EQ — charakter wynikający z fizyki obwodu

Cztery pasma equalizera działają według topologii zdefiniowanej przez oryginał: Low Shelf i High Shelf to filtry półkowe 6 dB/okt., natomiast Low-Mid i High-Mid to dzwony (peaking) oparte na obwodach LC z cewkami indukcyjnymi. Szerokość pasma wynosi Q≈1 (ok. 1,3–1,4 oktawy) — jest stała i nie podlega regulacji, co powoduje mierzalne sprzężenie między pasmami przy zbliżonych częstotliwościach. Sterowanie gainem realizowane jest suwaczkami liniowymi (70 mm Bourns), a nie potencjometrami obrotowymi — rozwiązanie bezpośrednio przeniesione z modułów konsolety, które pozwala błyskawicznie odczytać ustawienia całego kanału wzrokiem. Każde pasmo oferuje cztery stałe częstotliwości do wyboru przełącznikiem i ±15 dB wzmocnienia/tłumienia. Filtry HP i LP mogą być aktywowane jednocześnie i addytywnie — włączenie kilku filtrów LP pogłębia tłumienie powyżej najniższej z wybranych częstotliwości.

Tor sygnałowy i możliwości integracji

Każdy z dwóch kanałów posiada niezależne wejście mikrofonowe XLR (z +48V phantom power) i liniowe XLR/jack 6,35 mm TRS, oddzielny regulator gainu wejściowego i poziomy wyjścia oraz odwrotność fazy działającą na obu wejściach jednocześnie. Insert pre/post EQ z bypassem obsługuje zewnętrzne procesory dynamiki lub inne outboard bez konieczności przepinania toru. Trzy wskaźniki LED peak na kanał umieszczone są w kluczowych punktach: za preampem, za sekcją EQ i za wzmacniaczem wyjściowym — co pozwala kontrolować gain staging na każdym etapie niezależnie. Wszystkie wejścia i wyjścia są zbalansowane. Zasilanie liniowe z wbudowanym transformatorem, napięcia robocze +48V i +24V DC.

KLUCZOWE CECHY

• 2 niezależne kanały: dyskretny preamp mic/line klasy A + 4-pasmowy EQ
• Tor w pełni dyskretny — brak układów scalonych, identyczne obwody jak w oryginale z 1972 r.
• EQ: pasma Low-Mid i High-Mid z induktorami LC (obwód peaking, Q≈1); Low i High — shelving 6 dB/okt.
• Sterowanie gainem EQ: suwaczki liniowe 70 mm Bourns z detent w punkcie zerowym
• Każde pasmo: 4 stałe częstotliwości do wyboru, ±15 dB
• 3 filtry HP (addytywne) i 3 filtry LP (addytywne) z niezależnymi przyciskami
• Insert pre/post EQ z bypassem na każdym kanale
• Odwrotność fazy (phase reverse) na obu wejściach
• +48V phantom power, niezależnie przełączane per kanał
• 3 wskaźniki LED peak per kanał (za preampem, za EQ, za wyjściem)
• Wszystkie I/O zbalansowane: XLR + jack 6,35 mm TRS
• Zasilanie liniowe z wbudowanym transformatorem (wewnętrzne)

SPECYFIKACJA TECHNICZNA

• Kanały: 2, niezależne
• Obudowa: 19", rack 2U
• Przedwzmacniacz: dyskretny klasa A, wejście mic i line
• Phantom power: +48V, niezależne per kanał
• EQ — Low Shelf: 50 / 80 / 100 / 150 Hz, shelving
• EQ — Low-Mid Bell (induktor): 250 / 500 / 1k / 2k Hz, peaking, Q≈1
• EQ — High-Mid Bell (induktor): 3k / 5k / 7k / 9k Hz, peaking, Q≈1
• EQ — High Shelf: 8k / 10k / 12k / 15k Hz, shelving
• Gain EQ: ±15 dB / pasmo
• Filtry HP (addytywne): 3 punkty częstotliwości
• Filtry LP (addytywne): 9k / 12k / 15k Hz, 12 dB/okt.
• Złącza wejściowe: XLR (mic), XLR + jack TRS (line)
• Złącza wyjściowe: XLR + jack TRS (zbalansowane)
• Insert: jack 6,35 mm unbalanced send/return (pre lub post EQ)
• Zasilanie: sieciowe, wbudowany transformator liniowy (+48V, +24V DC)
